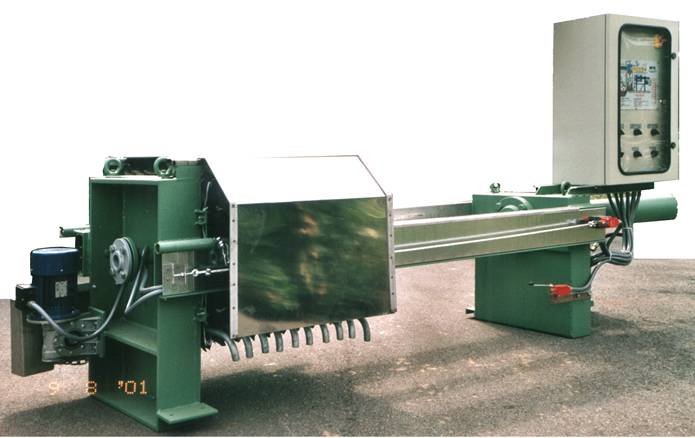

FILTRI  PRESSA AUTOMATICI

SERIE « 630 COMPACT »

FPSA06304C FPSA06307C FPSA06311C

Pressione di esercizio: fino a 6 atm

I filtri pressa della serie “630” sono destinati alla filtrazione di medie quantità di fanghi, nei più diversi settori industriali. Nel settore lapideo, sono in particolare destinati alle segherie di medie dimensioni, o a grandi laboratori con produzione non eccessiva di residuo secco, secondo i dati riportati nella tabella. La pressione di filtrazione fino a 6 atm consente abbattimenti ottimali del tasso di umidità residua del fango pressato, realizzando una macchina più leggera ma sempre con una totale automazione del ciclo di filtrazione.

PRINCIPIO DI FUNZIONAMENTO

La macchina è un filtro pressa a ciclo completamente automatico, per la disidratazione di fanghi provenienti da segherie di marmo e di granito. Il sistema di filtrazione dei fanghi, che si accumulano in una intercapedine compresa tra le piastre contigue, tenute serrate l’una contro l’altra dall’azione pressante che un cilindro oleodinamico esercita sul pacco filtrante, consente di ottenere torte di materiale filtrato di notevole compattezza, facilmente rimovibili e stoccabili. Il filtro, che viene normalmente inserito in impianti di trattamento e filtrazione complessi, è stato progettato e realizzato per funzionare in modo automatico, senza la necessità dell’intervento di operatori di linea, se non per controlli periodici.

Il costruttore, sensibile alle nuove problematiche europee in materia di sicurezza dei prodotti, ha progettato e costruito la macchina in ottemperanza ai requisiti di sicurezza e salute previsti dalla Direttiva Macchine della Comunità Europea. L’utilizzo di materiali di qualità, la tecnologia adottata ed il grado di sicurezza raggiunto, uniti all’esperienza della ZANASI IMPIANTI, hanno contribuito ad ottenere una serie di macchine di elevate prestazioni ed affidabilità.

DESCRIZIONE E CARATTERISTICHE DEI PRINCIPALI COMPONENTI

Telaio: La struttura portante in acciaio incorpora tutte le apparecchiature necessarie al funzionamento del filtro, e comprendente due testate in acciaio elettrosaldato collegate tra loro  da due elementi in profilati di acciaio elettrosaldati di adeguate dimensioni. Di queste, la testata mobile di serraggio del pacco filtrante poggia su longheroni per mezzo di rulli, ciascuno equipaggiato con due cuscinetti stagni ed è collegata allo stelo del cilindro oleodinamico con uno speciale accoppiamento a flangia flottante.

Cilindro oleodinamico: II filtro pressa è equipaggiato con un cilindro oleodinamico a doppio effetto per il serraggio del pacco filtrante.

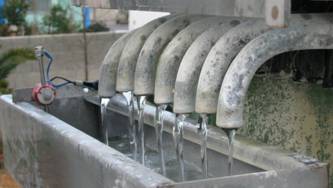

Piastre: Le piastre sono realizzate in polipropilene stampato, equipaggiate con rulli di appoggio per favorire lo scorrimento sul telaio del filtro, e sono munite di tubo laterale di scarico del filtrato, in modo da controllarne visivamente la limpidezza. II moto di trascinamento delle varie piastre, e quindi l'apertura dei pannelli, è ottenuto tramite una catena di grandi dimensioni.

Teli filtranti: Le piastre possono essere equipaggiate con vari tipi di teli filtranti, a seconda delle caratteristiche del fango da sottoporre al processo di filtrazione. Sono realizzate in polipropilene termostabilizzato e calandrato, complete di colletto centrale; le tele assicurano una lunga durata, legata tuttavia sia alla tipologia del fango da filtrare che al carico giornaliero a cui il filtro viene sottoposto

Canale raccolta acque: Il canale laterale di raccolta dell’acqua filtrata è realizzato in acciaio inossidabile, ed è dotato di due sonde di livello per il comando della pompa di filtrazione.

Centralina oleodinamica: La centralina oleodinamica è necessaria per l’azionamento del cilindro principale di apertura e chiusura del pacco filtrante, e degli eventuali cilindri ausiliari per la raccolta dei trafilaggi; essa e costituita da:

- Motore elettrico per l’azionamento della pompa idraulica;

- Pompa idraulica serie pesante, altamente surdimensionata per la pressione di lavoro, avente la funzione di avvicinare ed allontanare la testata di serraggio dal pacco filtrante e di fornire la pressione necessaria al completo serraggio del pacco di piastre nella fase di filtrazione;

- Elettrovalvola per la deviazione del flusso dell’olio in apertura ed in chiusura del pacco filtrante;

- Pressostato per la regolazione della pressione di serraggio del pacco filtrante, con manometro visualizzatore della pressione di funzionamento;

- Valvola di massima pressione;

- N°1 Filtri in aspirazione.

Quadro elettrico: Il quadro elettrico di comando, conforme ai requisiti previsti nelle norme UNI EN60204-1 e UNI EN60439, è equipaggiato con portello anteriore di protezione, e comprende tutti gli automatismi e telesalvamotori per l’azionamento programmato di tutti i motori presenti nel filtro pressa; comprende inoltre gli automatismi e gli apparecchi di potenza per comandare la pompa di mandata dei fanghi (con potenza fino a 25 Hp, a seconda del modello) e l’agitatore dei fanghi.
