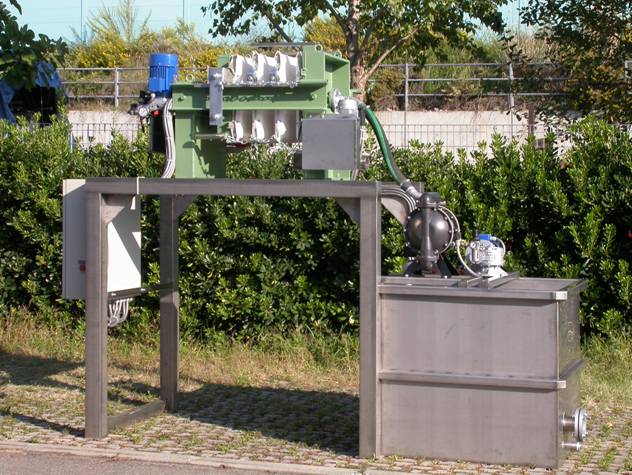

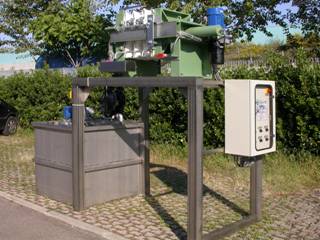

Struttura monoblocco, interamente realizzata in acciaio inox AISI304 comprendente le seguenti apparecchiature:

A. Filtro pressa:

N° 1 Filtro pressa con struttura in acciaio elettrosaldato Fe42, composto da due testate fisse, accoppiate da longheroni imbullonati, e da una testata mobile;

N° 1 Pistone oleodinamico a doppio effetto per il serraggio e l’apertura del pacco filtrante.

N° 1 Centralina oleodinamica, per l’automazione completa del ciclo di apertura e chiusura del pacco filtrante;

N° 1 Quadro elettrico di comando con automazione per mezzo di logica programmabile PLC;

N° 4/7/10 piastre in polipropilene (a seconda del modello), dimensione 500x500 mm, spessore camera 32 mm e spessore piastra 55 mm, complete di guide di scorrimento e tubi di scarico del filtrato con possibilità di controllo visivo del liquido filtrato;

N° 4/7/10 Tele filtranti in polipropilene termostabilizzato e calandrato, con colletto centrale;

N° 4/7/10 Sottotele in polipropilene continuo termostabilizzato;

N° 1 Canale di raccolta dell’acqua filtrata, con sonda di livello per il comando della pompa di alimentazione del filtro.

N° 1 Serie di carenature para spruzzi, in lamiera di acciaio inossidabile facilmente amovibili.

N° 1 Pompa di alimentazione del filtro pressa, di tipo a doppia membrana, modello DRV1,25 o equivalente, con azionamento ad aria compressa;

N° 1 Valvola manuale DN 50 mm;

N° 1 Sistema di scuotimento delle piastre, con motoriduttore e movimentazione a catena.

N° 1 Serie di accessori per il montaggio.

B. -  Apparecchiature accessorie per il condizionamento del fango da filtrare.

N° 1 Pompa per trasferimento fanghi, specifica per acque reflue di lavorazione del marmo (eventuale).

N° 1 Pompa dosatrice PDS30, con portata regolabile da 0 a 30 l/h;

N° 1 Centralina per preparazione flocculante da litri 300, realizzata in polietilene, a sezione circolare, completa di elettroagitatore di adeguata potenza;

N° 1 Vasca per raccolta fanghi, realizzata in lamiera di acciaio Inox Aisi 304, elettrosaldata, capacità circa mc 1,00, completa di elettroagitatore lento.

N° 1 Struttura di sostegno per filtro pressa, realizzata in carpenteria di acciaio Inox Aisi 304 elettrosaldato, in corpo unico con la vasca per raccolta fanghi, avente le seguenti dimensioni principali:
