IMPIANTO MONOBLOCCO AZ0630/04,07,11


IMPIANTO MONOBLOCCO DI DISIDRATAZIONE FANGHI AZ0630/04 AZ0630/07 AZ0630/11

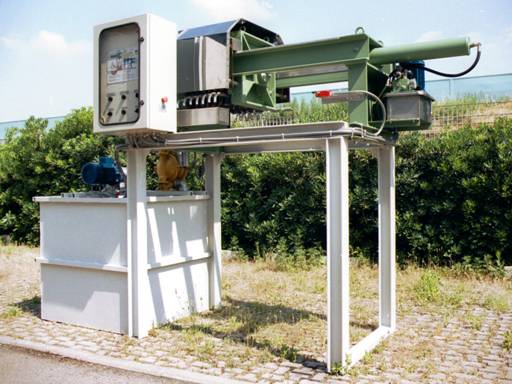

Struttura monoblocco comprendente le seguenti apparecchiature:

A. Filtro pressa:

N° 1 Filtro pressa con struttura in acciaio elettrosaldato Fe42, composto da due testate fisse, accoppiate da longheroni imbullonati, e da una testata mobile;

N° 1 Pistone oleodinamico a doppio effetto per il serraggio e l’apertura del pacco filtrante.

N° 1 Centralina oleodinamica, per l’automazione completa del ciclo di apertura e chiusura del pacco filtrante;

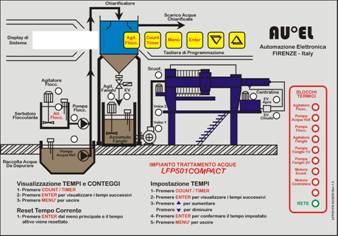

N° 1 Quadro elettrico di comando con automazione per mezzo di logica programmabile PLC;

AZ0630/04	AZ0630/07	AZ0630/11
N° 4 Piastre in polipropilene, dimensione 630x630 mm, spessore camera 25¸45 mm e spessore piastra 55 mm, complete di guide di scorrimento e tubi di scarico del filtrato con possibilità di controllo visivo del liquido filtrato;	N° 7 Piastre in polipropilene, dimensione 630x630 mm, spessore camera 25¸45 mm e spessore piastra 55 mm, complete di guide di scorrimento e tubi di scarico del filtrato con possibilità di controllo visivo del liquido filtrato;	N° 11 Piastre in polipropilene, dimensione 630x630 mm, spessore camera 25¸45 mm e spessore piastra 55 mm, complete di guide di scorrimento e tubi di scarico del filtrato con possibilità di controllo visivo del liquido filtrato;
N° 4 Tele filtranti in polipropilene termostabilizzato e calandrato, con colletto centrale;	N° 7 Tele filtranti in polipropilene termostabilizzato e calandrato, con colletto centrale;	N° 11 Tele filtranti in polipropilene termostabilizzato e calandrato, con colletto centrale;
N° 4 Sottotele in polipropilene continuo termostabilizzato;	N° 7 Sottotele in polipropilene continuo termostabilizzato;	N° 11 Sottotele in polipropilene continuo termostabilizzato;

N° 1 Canale di raccolta dell’acqua filtrata, con sonda di livello per il comando della pompa di alimentazione del filtro.

N° 1 Serie di carenature para spruzzi, in lamiera di acciaio inossidabile facilmente amovibili.

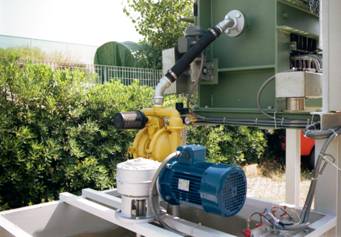

N° 1 Pompa di alimentazione del filtro pressa, di tipo a doppia membrana, modello DRV1,25 o equivalente, con azionamento ad aria compressa;

N° 1 Valvola manuale DN 50 mm;

N° 1 Sistema di scuotimento delle piastre, con motoriduttore e movimentazione a catena.

N° 1 Serie di accessori per il montaggio.

B. - Apparecchiature accessorie per il condizionamento del fango da filtrare.

N° 1 Pompa per trasferimento fanghi, specifica per acque reflue di lavorazione del marmo (eventuale).

N° 1 Pompa dosatrice PDS30, con portata regolabile da 0 a 30 l/h;

N° 1 Centralina per preparazione flocculante da litri 300, realizzata in polietilene, a sezione circolare, completa di elettroagitatore di adeguata potenza;

N° 1 Vasca per raccolta fanghi, realizzata in lamiera di acciaio elettrosaldata, capacità circa mc 1,00 (filtro con 4 e 7 piastre) o mc 1,5 (filtro con 11 piastre) completa di elettroagitatore lento.

N° 1 Struttura di sostegno per filtro pressa, realizzata in carpenteria di acciaio elettrosaldato e verniciato con vernice epossidica, in corpo unico con la vasca per raccolta fanghi, avente le dimensioni principali riportate nella tabella seguente:

Dimesioni struttura impianto	AZ0630/4	AZ0630/07	AZ0630/11
Lunghezza	2.700 mm	2.700 mm	3.800 mm
Larghezza:	1.350 mm	1.350 mm	1.350 mm
Altezza da terra:	1.650.mm	1.650.mm	1.650.mm

Descrizione dell’impianto:	AZ0630/04	AZ0630/07	AZ0630/11
Capacità di trattamento di fango in ingresso:	0,30 mc/h	0,60 mc/h	1,00 mc/h
Materiale filtrato: fango con il 27% di residuo secco.
Volume di fango pressato prodotto per ciclo, litri	25¸45 circa	50¸91 circa	85¸150 c.a

Potenze installate	N.B.: Per il funzionamento dell’impianto, è necessario disporre di una linea di aria compressa o di un compressore esterno con portata minima di 200¸300 litri aspirati al minuto.
Motore centralina oleodinamica		Hp 5,50	Motore scuotimento	Hp 0,50
Motore agitatore vasca fanghi		Hp 2,00	Agitatore preparatore flocculante	Hp 0,50
Pompa dosatrice flocculante		Hp 0,25	Pompa trasferimento fanghi (a richiesta)	Hp 2¸3

DATI TECNICI PRINCIPALI DEL FILTRO PRESSA
Modello	N° piastre	Dimensioni piastre mm	Spessore pannelli mm	Produzione litri/ciclo	Superficie filtr. m²	Centralina Hp	Comando p. fanghi Hp	Comando agitat. Hp	Lunghezza mm	Larghezza mm
FPSA06304SS	4	630X630	25/45	25/45	2,19	5,50	2,00	2,00	2000	1100
FPSA06307SS	7	630X630	25/45	50/91	4,38	5,50	2,00	2,00	2500	1100
FPSA06311SS	11	630X630	25/45	84/150	7,31	5,50	2,00	2,00	3800	1100

ZANASI IMPIANTI S.N.C.

DELTAACQUE del Dr. Alberto CAVALLUCCI

I-50145 FIRENZE (ITALIA) - Via della Treccia 37

Telefono: +39 055 319 554 - +39 055 319555 - Telefax: +39 055 316 441 - E-mail: info@deltaacque.it

Prospetto: Depliant ImpMonob AZ063-04+07+11 2007V3.DOC del 17 maggio 2005- Stampato in proprio il 25 maggio 2007
